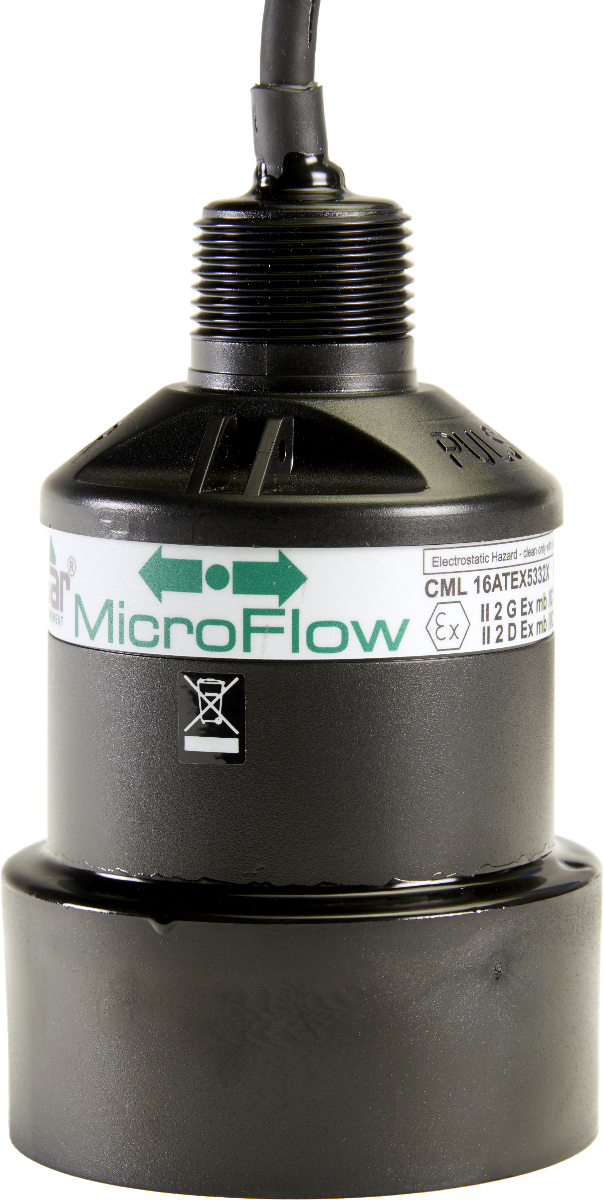

Pulsar Measurement MicroFlow

MicroFlow gir en berøringsfri løsning for måling av hastighet i åpne kanaler. Bruk MicroFlow som en selvstendig enhet for enkel hastighetsmåling eller kombiner den med en dB Ultrasonic Transducer for et komplett areal-hastighetssystem.

Areal-hastighetsberegninger ved bruk av MicroFlow gir en kostnadseffektiv løsning for måling av flow i forhold til andre installasjoner.

Standard RS485-versjonen er Ex -sertifisert for bruk i sone 1 og 2, og den 2-ledede versjonen med HART-protokoll er Ex-sikker (Ex ia) for sone 0.

Areal-hastighetsmåling for kanaler <1,5 meter bred.

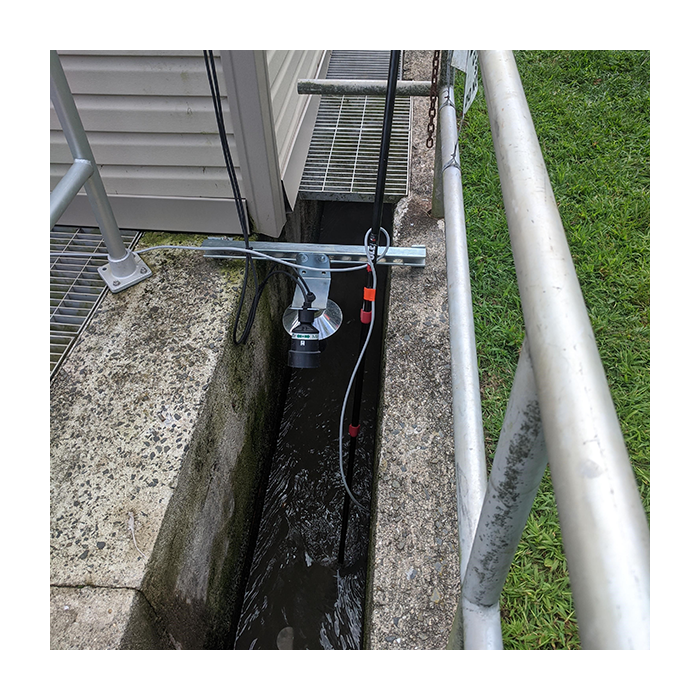

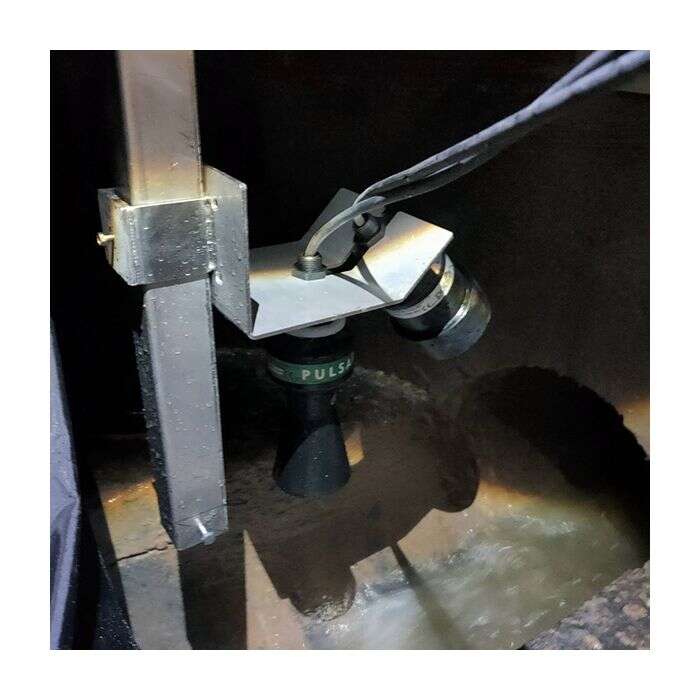

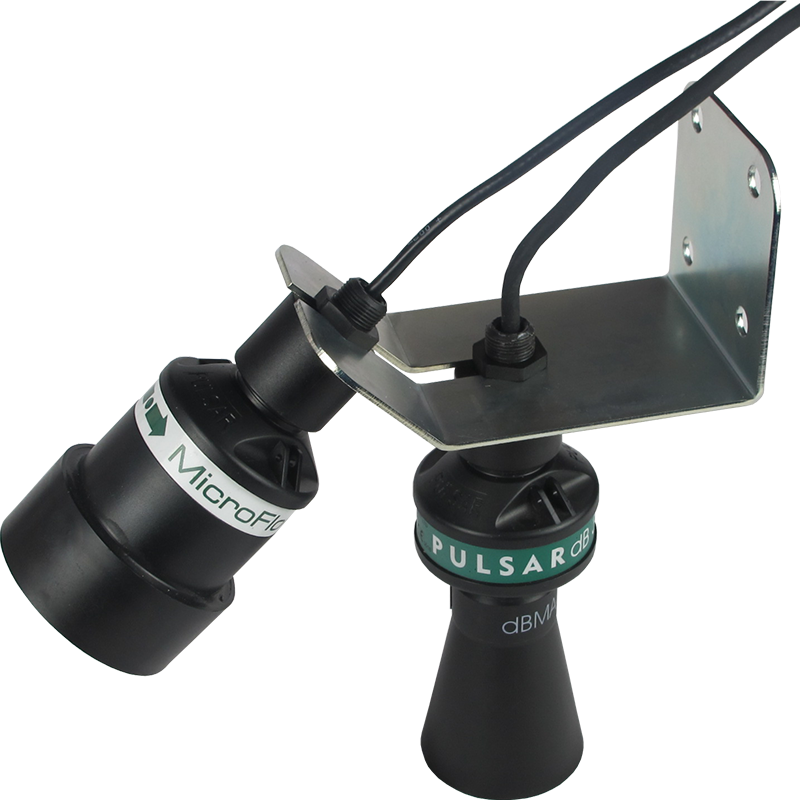

For kanaler mindre enn 1,5 m bred kan MicroFlow kombineres med dBMACH3 flow-transducer (eller en annen dB-transducer) og en FlowCERT-kontroller for nøyaktige areal-hastighetsavlesninger.

Areal-hastighet for kanaler >1,5 meter bred.

For større kanaler som elver eller utløpskanaler bredere enn 1,5 m, bør flere MicroFlow-enheter brukes for å gi forbedret måling, gjennomsnittlig over den brede strømprofilen. Med en utvalgt dB-transduceren og en Ultimate Controller (for et areal-hastighetssystem) vil man få gjennomsnittlig hastighet fra flere sensorer over kanalen, dette gir økt nøyaktighet i vanskelige forhold.

Programvare og teknologi.

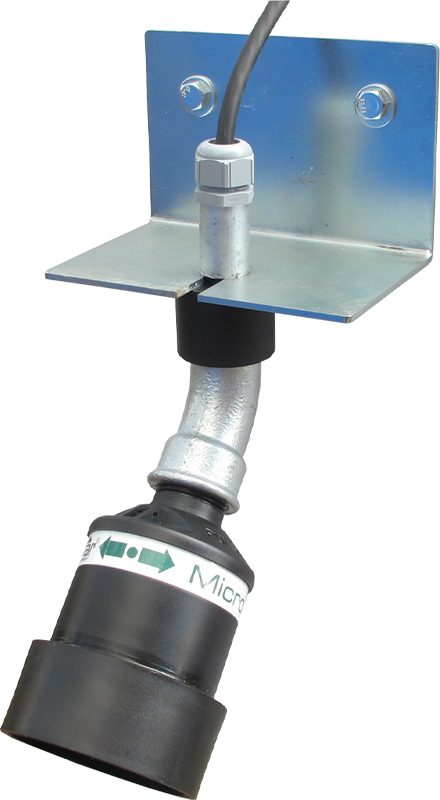

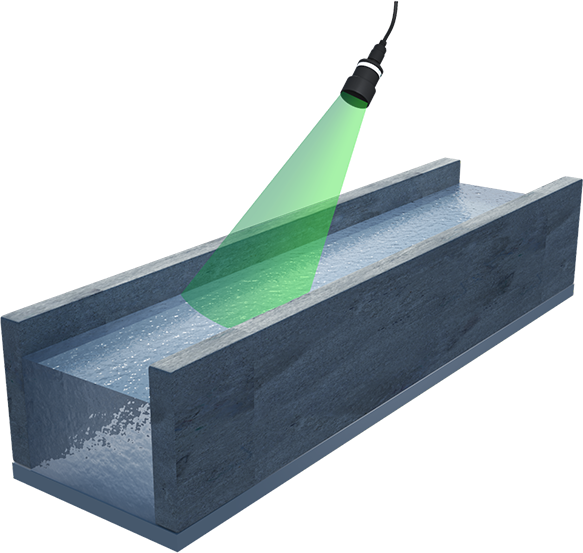

MicroFlow-sensoren bruker K-Band radar-teknologi, og Pulsar Measurements unike analyseprogramvare tar avlesninger fra hele bredden av kanalen. Hvis mer enn en MicroFlow brukes, vil en gjennomsnittsavlesning beregnes tilbake i kontrollenheten. For å oppnå den mest nøyaktige og pålitelige avlesningen, bør sluttbrukeren sørge for at MicroFlow-enheten er montert i 45 graders vinkel mot vannoverflaten.

K-Band radar-teknologien fungerer ved å sende korte pulser med mikrobølger, som sendes ut av en lukket antenne på enhetens front. Når signalet reflekteres av en bevegelig overflate, opplever signalet en frekvensskift. Det reflekterte signalet fanges opp av den innebygde mikroprosessoren via antennen og analyseres for å bestemme hastigheten.
